Prometheus & Grafana

Prometheus ve Grafana kurulumunu gerçekleştirerek Kubernetes cluster izleme ve görselleştirme yapabilir. Prometheus ile metrik verilerini toplayabilir, Grafana ile dashboard’lar oluşturabilir ve kube-state-metrics ile cluster kaynak durumlarını izleyebilir.

​

PROMETHEUS

Prometheus, Kubernetes ve mikro hizmet mimarileri için tasarlanmış açık kaynak sistem ve ağ izleme aracıdır. Performans verilerini toplar, depolar, sorgular ve grafikler oluşturur.

​

1) Prometheus Kurulumu

Çalışılacak olan ortam (namespace) oluşturulur:

kubectl create namespace monitoring

Rol Tabanlı Erişim Kontrolü (RBAC) oluşturulur:

vi clusterRole.yaml

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: prometheus
rules:
  - apiGroups: [""]
    resources:
      - nodes
      - nodes/proxy
      - services
      - endpoints
      - pods
    verbs: ["get", "list", "watch"]
  - apiGroups:
      - extensions
    resources:
      - ingresses
    verbs: ["get", "list", "watch"]
  - nonResourceURLs: ["/metrics"]
    verbs: ["get"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: prometheus
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: prometheus
subjects:
  - kind: ServiceAccount
    name: default
    namespace: monitoring

kubectl create -f clusterRole.yaml

Kubernetes için Prometheus’un yapılandırma ayarlarını içeren bir ConfigMap tanımlanır:

vi config-map.yaml

apiVersion: v1
kind: ConfigMap
metadata:
  name: prometheus-server-conf
  labels:
    name: prometheus-server-conf
  namespace: monitoring
data:
  prometheus.rules: |-
    groups:
      - name: demo alert rules
        rules:
          - alert: High Pod Memory
            expr: sum(container_memory_usage_bytes) > 1
            for: 1m
            labels:
              severity: slack
            annotations:
              summary: High Memory Usage
  prometheus.yml: |-
    global:
      scrape_interval: 5s
      evaluation_interval: 5s
    rule_files:
      - /etc/prometheus/prometheus.rules
    alerting:
      alertmanagers:
        - scheme: http
          static_configs:
            - targets:
                - "alertmanager.monitoring.svc:9093"
    scrape_configs:
      - job_name: 'node-exporter'
        kubernetes_sd_configs:
          - role: endpoints
        relabel_configs:
          - source_labels: [__meta_kubernetes_endpoints_name]
            regex: 'node-exporter'
            action: keep
      - job_name: 'kubernetes-apiservers'
        kubernetes_sd_configs:
          - role: endpoints
        scheme: https
        tls_config:
          ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
        bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
          - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
            action: keep
            regex: default;kubernetes;https
      - job_name: 'kubernetes-nodes'
        scheme: https
        tls_config:
          ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
        bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        kubernetes_sd_configs:
          - role: node
        relabel_configs:
          - action: labelmap
            regex: __meta_kubernetes_node_label_(.+)
          - target_label: __address__
            replacement: kubernetes.default.svc:443
          - source_labels: [__meta_kubernetes_node_name]
            regex: (.+)
            target_label: __metrics_path__
            replacement: /api/v1/nodes/${1}/proxy/metrics
      - job_name: 'kubernetes-pods'
        kubernetes_sd_configs:
          - role: pod
        relabel_configs:
          - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scrape]
            action: keep
            regex: true
          - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_path]
            action: replace
            target_label: __metrics_path__
            regex: (.+)
          - source_labels: [__address__, __meta_kubernetes_pod_annotation_prometheus_io_port]
            action: replace
            regex: ([^:]+)(?::\d+)?;(\d+)
            replacement: $1:$2
            target_label: __address__
          - action: labelmap
            regex: __meta_kubernetes_pod_label_(.+)
          - source_labels: [__meta_kubernetes_namespace]
            action: replace
            target_label: kubernetes_namespace
          - source_labels: [__meta_kubernetes_pod_name]
            action: replace
            target_label: kubernetes_pod_name
      - job_name: 'kube-state-metrics'
        static_configs:
          - targets: ['kube-state-metrics.kube-system.svc.cluster.local:8080']
      - job_name: 'kubernetes-cadvisor'
        scheme: https
        tls_config:
          ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
        bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        kubernetes_sd_configs:
          - role: node
        relabel_configs:
          - action: labelmap
            regex: __meta_kubernetes_node_label_(.+)
          - target_label: __address__
            replacement: kubernetes.default.svc:443
          - source_labels: [__meta_kubernetes_node_name]
            regex: (.+)
            target_label: __metrics_path__
            replacement: /api/v1/nodes/${1}/proxy/metrics/cadvisor
      - job_name: 'kubernetes-service-endpoints'
        kubernetes_sd_configs:
          - role: endpoints
        relabel_configs:
          - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scrape]
            action: keep
            regex: true
          - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scheme]
            action: replace
            target_label: __scheme__
            regex: (https?)
          - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_path]
            action: replace
            target_label: __metrics_path__
            regex: (.+)
          - source_labels: [__address__, __meta_kubernetes_service_annotation_prometheus_io_port]
            action: replace
            target_label: __address__
            regex: ([^:]+)(?::\d+)?;(\d+)
            replacement: $1:$2
          - action: labelmap
            regex: __meta_kubernetes_service_label_(.+)
          - source_labels: [__meta_kubernetes_namespace]
            action: replace
            target_label: kubernetes_namespace
          - source_labels: [__meta_kubernetes_service_name]
            action: replace
            target_label: kubernetes_name

kubectl apply -f config-map.yaml

Prometheus deployment ve servisi oluşturulur:

vi prometheus-deploy.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: prometheus-deployment
  namespace: monitoring
  labels:
    app: prometheus-server
spec:
  replicas: 1
  selector:
    matchLabels:
      app: prometheus-server
  template:
    metadata:
      labels:
        app: prometheus-server
    spec:
      containers:
        - name: prometheus
          image: prom/prometheus
          args:
            - "--storage.tsdb.retention.time=12h"
            - "--config.file=/etc/prometheus/prometheus.yml"
            - "--storage.tsdb.path=/prometheus/"
          ports:
            - containerPort: 9090
          resources:
            requests:
              cpu: 500m
              memory: 500M
            limits:
              cpu: 1
              memory: 1Gi
          volumeMounts:
            - name: prometheus-config-volume
              mountPath: /etc/prometheus/
            - name: prometheus-storage-volume
              mountPath: /prometheus/
      volumes:
        - name: prometheus-config-volume
          configMap:
            defaultMode: 420
            name: prometheus-server-conf
        - name: prometheus-storage-volume
          emptyDir: {}

vi prometheus-service.yaml

apiVersion: v1
kind: Service
metadata:
  name: prometheus-service
  namespace: monitoring
  annotations:
    prometheus.io/scrape: 'true'
    prometheus.io/port: '9090'
spec:
  selector:
    app: prometheus-server
  type: NodePort
  ports:
    - port: 8080
      targetPort: 9090
      nodePort: 30686

kubectl apply -f prometheus-deploy.yaml
kubectl apply -f prometheus-service.yaml

Oluşturduktan sonra http://<KUBERNETES_WORKER_IP_ADDRESS>:<NODE_PORT> adresinden Prometheus’a erişim sağlanır.

​

2) KUBE-STATE-METRICS Kurulumu

Kube-state-metrics, Kubernetes kümesindeki kaynakların (örneğin, pod’lar, servisler, replicaset’ler) durumu hakkında bilgi toplamak için kullanılır.

vi cluster-role-binding.yaml

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  labels:
    app.kubernetes.io/component: exporter
    app.kubernetes.io/name: kube-state-metrics
    app.kubernetes.io/version: 2.3.0
  name: kube-state-metrics
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: kube-state-metrics
subjects:
  - kind: ServiceAccount
    name: kube-state-metrics
    namespace: kube-system

vi cluster-role.yaml

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  labels:
    app.kubernetes.io/component: exporter
    app.kubernetes.io/name: kube-state-metrics
    app.kubernetes.io/version: 2.3.0
  name: kube-state-metrics
rules:
- apiGroups:
  - ""
  resources:
  - configmaps
  - secrets
  - nodes
  - pods
  - services
  - resourcequotas
  - replicationcontrollers
  - limitranges
  - persistentvolumeclaims
  - persistentvolumes
  - namespaces
  - endpoints
  verbs:
  - list
  - watch
- apiGroups:
  - apps
  resources:
  - statefulsets
  - daemonsets
  - deployments
  - replicasets
  verbs:
  - list
  - watch
- apiGroups:
  - batch
  resources:
  - cronjobs
  - jobs
  verbs:
  - list
  - watch
- apiGroups:
  - autoscaling
  resources:
  - horizontalpodautoscalers
  verbs:
  - list
  - watch
- apiGroups:
  - authentication.k8s.io
  resources:
  - tokenreviews
  verbs:
  - create
- apiGroups:
  - authorization.k8s.io
  resources:
  - subjectaccessreviews
  verbs:
  - create
- apiGroups:
  - policy
  resources:
  - poddisruptionbudgets
  verbs:
  - list
  - watch
- apiGroups:
  - certificates.k8s.io
  resources:
  - certificatesigningrequests
  verbs:
  - list
  - watch
- apiGroups:
  - storage.k8s.io
  resources:
  - storageclasses
  - volumeattachments
  verbs:
  - list
  - watch
- apiGroups:
  - admissionregistration.k8s.io
  resources:
  - mutatingwebhookconfigurations
  - validatingwebhookconfigurations
  verbs:
  - list
  - watch
- apiGroups:
  - networking.k8s.io
  resources:
  - networkpolicies
  - ingresses
  verbs:
  - list
  - watch
- apiGroups:
  - coordination.k8s.io
  resources:
  - leases
  verbs:
  - list
  - watch

kubectl apply -f cluster-role-binding.yaml
kubectl apply -f cluster-role.yaml

vi metrics-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app.kubernetes.io/component: exporter
    app.kubernetes.io/name: kube-state-metrics
    app.kubernetes.io/version: 2.3.0
  name: kube-state-metrics
  namespace: kube-system
spec:
  replicas: 1
  selector:
    matchLabels:
      app.kubernetes.io/name: kube-state-metrics
  template:
    metadata:
      labels:
        app.kubernetes.io/component: exporter
        app.kubernetes.io/name: kube-state-metrics
        app.kubernetes.io/version: 2.3.0
    spec:
      automountServiceAccountToken: true
      containers:
        - image: k8s.gcr.io/kube-state-metrics/kube-state-metrics:v2.3.0
          livenessProbe:
            httpGet:
              path: /healthz
              port: 8080
            initialDelaySeconds: 5
            timeoutSeconds: 5
          name: kube-state-metrics
          ports:
            - containerPort: 8080
              name: http-metrics
            - containerPort: 8081
              name: telemetry
          readinessProbe:
            httpGet:
              path: /
              port: 8081
            initialDelaySeconds: 5
            timeoutSeconds: 5
          securityContext:
            allowPrivilegeEscalation: false
            readOnlyRootFilesystem: true
            runAsUser: 65534
      nodeSelector:
        kubernetes.io/os: linux
      serviceAccountName: kube-state-metrics

kubectl apply -f metrics-deployment.yaml

vi service-account.yaml

apiVersion: v1
automountServiceAccountToken: false
kind: ServiceAccount
metadata:
  labels:
    app.kubernetes.io/component: exporter
    app.kubernetes.io/name: kube-state-metrics
    app.kubernetes.io/version: 2.3.0
  name: kube-state-metrics
  namespace: kube-system

vi kube-state-metric-service.yaml

apiVersion: v1
kind: Service
metadata:
  labels:
    app.kubernetes.io/component: exporter
    app.kubernetes.io/name: kube-state-metrics
    app.kubernetes.io/version: 2.3.0
  name: kube-state-metrics
  namespace: kube-system
spec:
  clusterIP: None
  ports:
    - name: http-metrics
      port: 8080
      targetPort: http-metrics
    - name: telemetry
      port: 8081
      targetPort: telemetry
  selector:
    app.kubernetes.io/name: kube-state-metrics

kubectl apply -f service-account.yaml
kubectl apply -f kube-state-metric-service.yaml

Detaylı bilgi için Prometheus’un kendi döküman sayfasını inceleyebilirsiniz: https://prometheus.io/docs/introduction/overview/

​

3) Grafana Kurulumu

Grafana, açık kaynak kodlu bir veri görselleştirme web uygulamasıdır. Çeşitli veri kaynaklarına bağlayarak verilerinizi çizelgelerde ve grafiklerde görüntüleyebilir ve daha kolay yorumlayabilirsiniz.

Aşağıda Ubuntu işletim sistemleri üzerine Grafana kurulumu anlatılmıştır. Kubernetes üzerinde Grafana kurulumu için deployment yapılandırması kullanılabilir.

sudo wget -q -O - https://packages.grafana.com/gpg.key | sudo apt-key add -
echo "deb https://packages.grafana.com/oss/deb stable main" | sudo tee /etc/apt/sources.list.d/grafana.list
sudo apt update
sudo apt-get install -y grafana
sudo systemctl start grafana-server
sudo systemctl status grafana-server
sudo systemctl enable grafana-server

Kurulum tamamlandıktan sonra http://<SERVER_IP_ADDRESS>:3000 adresinden erişim sağlanır.

Grafana için varsayılan giriş bilgileri:

• username: admin
• password: admin

​

4) Grafana’da Prometheus Bağlantısı Eklenmesi

Sol menüden bir tane Prometheus connection bilgisi eklenir.

Prometheus tercih edilir. “Add new data source” seçeneği tıklanarak, Prometheus server URL bilgisi girilir ve bağlantı kaydedilir.

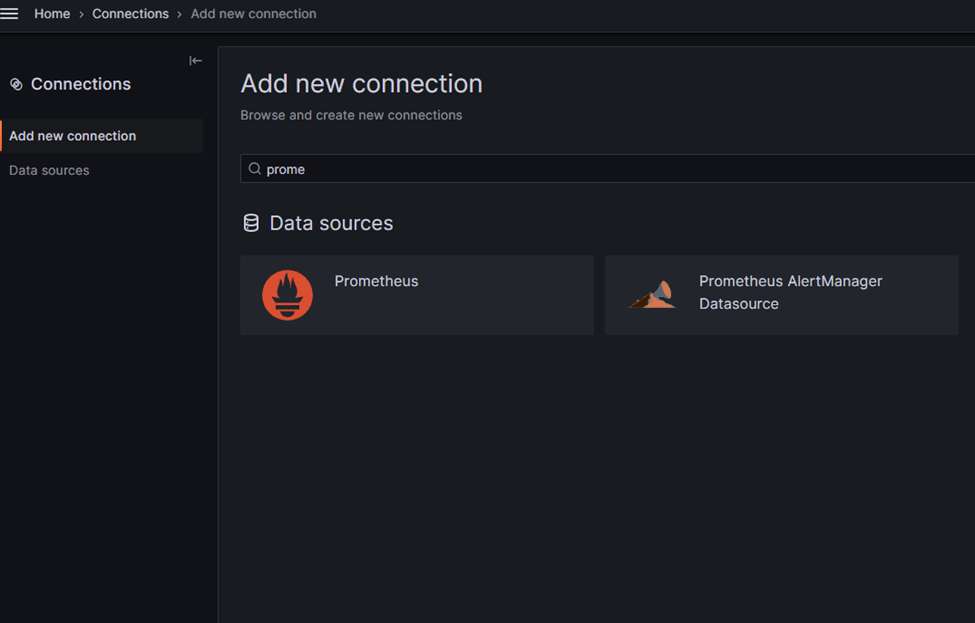

Grafana - Prometheus veri kaynağı ekleme

Sol menüden “Dashboard” sekmesine tıklanır. Ardından, “New” seçeneği ile yeni bir import işlemi başlatılır.

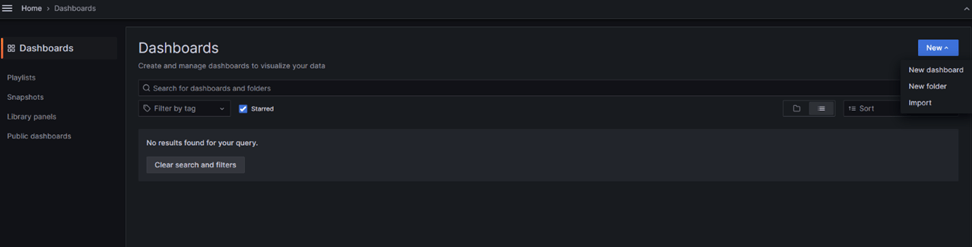

Grafana - Dashboard import ekranı

Sırasıyla ID alanına 315 ve 13498 numaraları eklenir. Load butonuna tıklanır. Dashboard’ın çalışacağı Prometheus bağlantısı seçilir ve “Import” seçeneği ile kaydedilir.

Dashboard ID: 315

Cluster ve node’larınızdaki CPU kullanımı, bellek kullanımı ve ağ üzerinde gerçekleşen işlem yoğunluğu gibi bilgileri görsel olarak sunar.

Dashboard ID: 13498

Namespace, pod ve container düzeyindeki CPU kullanımı, bellek kullanımı ve ağ üzerindeki işlem yoğunluğu bilgilerini görsel olarak sunar.

Detaylı bilgi için Grafana’nın kendi döküman sayfasını inceleyebilirsiniz: https://grafana.com/docs/grafana/latest/
