mTLS Kimlik Doğrulama Politikasının Uygulanması

Apinizer üzerinde mTLS (Mutual Transport Layer Security) kimlik doğrulama politikasının nasıl uygulanacağını açıklar. Çift yönlü TLS kimlik doğrulaması için gerekli sertifikaların, keystore ve truststore dosyalarının oluşturulmasını, Apinizer’a yüklenmesini ve API Proxy’ye politikasının eklenmesini adım adım anlatır.

​

MTLS (Mutual TLS) İçin Sertifika, Keystore ve Truststore Oluşturma

keytool komutlarını çalıştırmak için Java’nın yüklü olduğu path içinde olmanız veya Java’nın bin dizininin ortam değişkenlerinizde tanımlı olması gerekir gerekir.

Gizli anahtarların doğru oluşturulabilmesi için Java’nın 1.8.400 sürümünden sonrasını kullanmanız tavsiye edilmektedir.

Apinizer eğer NGINX veya farklı bir Load Balancer arkasında ise veya SSL offloading firewall tarafından yapılıyorsa sertifikalar Apinizer’a ulaşamayacağından bu araçlarda sertifikaların Apinizer’a geçmesi için ayar yapılmalıdır.

​

Adım 1: CA Sertifikası ve Anahtarı Oluşturma

CA sertifikası, hem istemci hem de sunucu sertifikalarını imzalamak için kullanılır. Bu, her iki tarafın da birbirini doğrulamasını sağlar.

Eğer elinizde CA Sertifikası varsa 2.Adımdan devam edebilirsiniz.

CA private key oluştur

openssl genpkey -algorithm RSA -out ca-key.pem

Bu komut, RSA algoritmasını kullanarak bir CA private key (ca-key.pem) oluşturur. Bu anahtar, CA sertifikasını imzalamak için kullanılacaktır.

CA sertifikası oluştur

openssl req -x509 -new -nodes -key ca-key.pem -sha256 -days 365 -out ca-cert.pem -subj "/C=US/ST=California/L=San Francisco/O=MyOrg/OU=MyDept/CN=MyRootCA"

Bu komut, ca-key.pem anahtarını kullanarak bir yıl geçerli olacak (“-days 365”) bir CA sertifikası (ca-cert.pem) oluşturur. Bu sertifika, istemci ve sunucu sertifikalarını imzalamak için kullanılacaktır.

1. Adım sonrasında oluşan dosyalar:

• ca-key.pem: CA private key
• ca-cert.pem: CA sertifikası

​

Adım 2: Sunucu İçin Keystore ve Sertifika Oluşturma

Sunucu, istemci tarafından doğrulanabilmesi için kendi sertifikasına ihtiyaç duyar. Bu sertifika, CA tarafından imzalanmalıdır.

Eğer sunucu Keystore ve Truststore değerlerini adaha önce oluşturmuş iseniz yeni gelen istemciler için bu adımı tekrar etmenize gerek yoktur. Bu durumda 3.adımdan devam edebilirsiniz.

Sunucu private key ve CSR oluştur

openssl req -new -newkey rsa:2048 -nodes -keyout server-key.pem -out server.csr -subj "/C=US/ST=California/L=San Francisco/O=MyOrg/OU=MyDept/CN=server"

Bu komut, sunucu için bir private key (server-key.pem) ve bir CSR (server.csr) oluşturur. CSR, CA tarafından imzalanmak üzere bir sertifika isteğidir.

CSR’yi CA sertifikası ile imzala

openssl x509 -req -in server.csr -CA ca-cert.pem -CAkey ca-key.pem -CAcreateserial -out server-cert.pem -days 365 -sha256

Bu komut, CA sertifikasını (ca-cert.pem) ve CA anahtarını (ca-key.pem) kullanarak sunucu CSR’sini (server.csr) imzalar ve bir yıl geçerli olacak bir sunucu sertifikası (server-cert.pem) oluşturur.

Sunucu private key ve sertifikasını pfx formatında birleştir

openssl pkcs12 -export -out server-keystore.pfx -inkey server-key.pem -in server-cert.pem -certfile ca-cert.pem -passout pass:changeit

Bu komut, sunucu private key (server-key.pem), sunucu sertifikası (server-cert.pem) ve CA sertifikasını (ca-cert.pem) birleştirerek bir PFX dosyası (server-keystore.pfx) oluşturur. PFX dosyası, Java uygulamaları tarafından kullanılmak üzere keystore olarak kullanılacaktır.

“2.Adım sonrasında oluşan dosyalar:”

• server-key.pem: Sunucu private key
• server.csr: Sunucu CSR
• server-cert.pem: Sunucu sertifikası
• server-keystore.pfx: Sunucu keystore dosyası (PFX formatında)

​

Adım 3: İstemci İçin Keystore ve Sertifika Oluşturma

İstemci, sunucu tarafından doğrulanabilmesi için kendi sertifikasına ihtiyaç duyar. Bu sertifika, CA tarafından imzalanmalıdır.

Eğer sunucu tarafında bu işlemleri yapıyorsanız, bu adımın istemciniz tarafından yapılabilmesi için istemciniz ile CA sertifikanızı paylaşmanız gerekmektedir.

İstemci private key ve CSR oluştur

openssl req -new -newkey rsa:2048 -nodes -keyout client-key.pem -out client.csr -subj "/C=US/ST=California/L=San Francisco/O=MyOrg/OU=MyDept/CN=client"

Bu komut, istemci için bir private key (client-key.pem) ve bir CSR (client.csr) oluşturur. CSR, CA tarafından imzalanmak üzere bir sertifika isteğidir.

CSR’yi CA sertifikası ile imzala

openssl x509 -req -in client.csr -CA ca-cert.pem -CAkey ca-key.pem -CAcreateserial -out client-cert.pem -days 365 -sha256

Bu komut, CA sertifikasını (ca-cert.pem) ve CA anahtarını (ca-key.pem) kullanarak istemci CSR’sini (client.csr) imzalar ve bir yıl geçerli olacak bir istemci sertifikası (client-cert.pem) oluşturur.

İstemci private key ve sertifikasını pfx formatında birleştir

openssl pkcs12 -export -out client-keystore.pfx -inkey client-key.pem -in client-cert.pem -certfile ca-cert.pem -passout pass:changeit

Bu komut, istemci private key (client-key.pem), istemci sertifikası (client-cert.pem) ve CA sertifikasını (ca-cert.pem) birleştirerek bir PFX dosyası (client-keystore.pfx) oluşturur. PFX dosyası, Java uygulamaları tarafından kullanılmak üzere keystore olarak kullanılacaktır.

“3.Adım sonrasında oluşan dosyalar:”

• client-key.pem: İstemci private key
• client.csr: İstemci CSR
• client-cert.pem: İstemci sertifikası
• client-keystore.pfx: İstemci keystore dosyası (PFX formatında)

​

Adım 4: TrustStore Oluşturma

TrustStore, karşı tarafın sertifikalarını doğrulamak için kullanılır. Hem sunucu hem de istemci tarafında CA sertifikasının bulunması gereklidir.

CA sertifikasını sunucu truststore’a import et (Daha önce bu işlemi yaptıysanız bu adımı atlayabilirsiniz. Bu işlem bir kez sunucu tarafında yapılacaktır her bir istemci için tekrarlamayınız! )

keytool -importcert -file ca-cert.pem -alias ca-cert -keystore server-truststore.pfx -storetype PKCS12 -storepass changeit -noprompt

Bu komut, CA sertifikasını (ca-cert.pem) sunucu truststore’una (server-truststore.pfx) import eder. Bu truststore, sunucunun istemci sertifikalarını doğrulamak için kullanacağı CA sertifikasını içerir.

CA sertifikasını istemci truststore’a import et

keytool -importcert -file ca-cert.pem -alias ca-cert -keystore client-truststore.pfx -storetype PKCS12 -storepass changeit -noprompt

Bu komut, CA sertifikasını (ca-cert.pem) istemci truststore’una (client-truststore.pfx) import eder. Bu truststore, istemcinin sunucu sertifikalarını doğrulamak için kullanacağı CA sertifikasını içerir.

“4.Adım sonrasında oluşan dosyalar:”

• server-truststore.pfx: Sunucu truststore dosyası (PFX formatında)
• client-truststore.pfx: İstemci truststore dosyası (PFX formatında)

​

Özet

“Bu adımlar sonucunda elimizde aşağıdaki dosyalar oluştu:”

CA Tarafında, “istemci ve sunucu sertifikalarını imzalamak için kullanılacak şu dosyalar oluştu:”

• ca-key.pem: CA private key
• ca-cert.pem: CA sertifikası

Sunucu Tarafında: sunucu için private key ve CSR’si oluşturuldu. CSR, CA tarafından imzalandı ve sunucu sertifikası elde edildi. Bu sertifika ve private key, sunucu keystore dosyasına (server-keystore.pfx) dönüştürüldü:

• server-key.pem: Sunucu private key
• server.csr: Sunucu CSR
• server-cert.pem: Sunucu sertifikası
• server-keystore.pfx: Sunucu keystore dosyası (PFX formatında)
• server-truststore.pfx: Sunucu truststore dosyası (PFX formatında)

İstemci Tarafında: istemci için kendi private key ve CSR’si oluşturuldu. CSR, CA tarafından imzalandı ve istemci sertifikası elde edildi. Bu sertifika ve private key, istemci keystore dosyasına (client-keystore.pfx) dönüştürüldü.

• client-key.pem: İstemci private key
• client.csr: İstemci CSR
• client-cert.pem: İstemci sertifikası
• client-keystore.pfx: İstemci keystore dosyası (PFX formatında)
• client-truststore.pfx: İstemci truststore dosyası (PFX formatında)

​

İstemci Sertifikasının Apinizer için Ayarlanması

Bu işlemler bittikten sonra İstemcinin sertifikasının Apinizer’da doğrulanması için user-truststore.pfx dosyası oluşturulur ve KeyStores ekranından Apinizer’a eklenir.

keytool -import -trustcacerts -file client-cert.pem -keypass password -storepass changeit -keystore user-truststore.pfx -deststoretype pkcs12

Eklenen user-truststore.pfx dosyası hangi istemci için oluşturulmuş ise o istemci Credential sayfasında bulunur ve Secret bölmesindeki TrustStore alanında seçilir.

.p12 ve .pfx uzantıları, aslında aynı dosya formatını belirtir - PKCS#12. PKCS#12, genellikle bir sunucu sertifikası, ilişkili özel anahtar ve isteğe bağlı olarak herhangi bir ara sertifikaları içeren bir dosya formatıdır.

.pfx genellikle Windows platformunda kullanılırken, .p12 genellikle Unix veya Linux tabanlı sistemlerde kullanılır. Ancak, bu iki dosya uzantısı arasında bir fark yoktur ve bir uzantıyı diğerine dönüştürmek için herhangi bir işlem yapmanız gerekmez.

• p12 formatının jks’ye çevrimi için aşağıdaki komut kullanılabilir:

keytool -importkeystore -srckeystore serverkeystore.pfx -srcstoretype pkcs12 -destkeystore serverkeystore.jks -deststoretype jks

• jks formatının pfx/p12’ye çevrimi için aşağıdaki komut kullanılabilir:

keytool -importkeystore -srckeystore serverkeystore.jks -srcstoretype jks -destkeystore serverkeystore.pfx -deststoretype pkcs12

​

Oluşturulan User Truststore’un Apinizer’a Yüklenmesi

Key Stores ekranından Oluştur (Create) butonuna tıklanır.

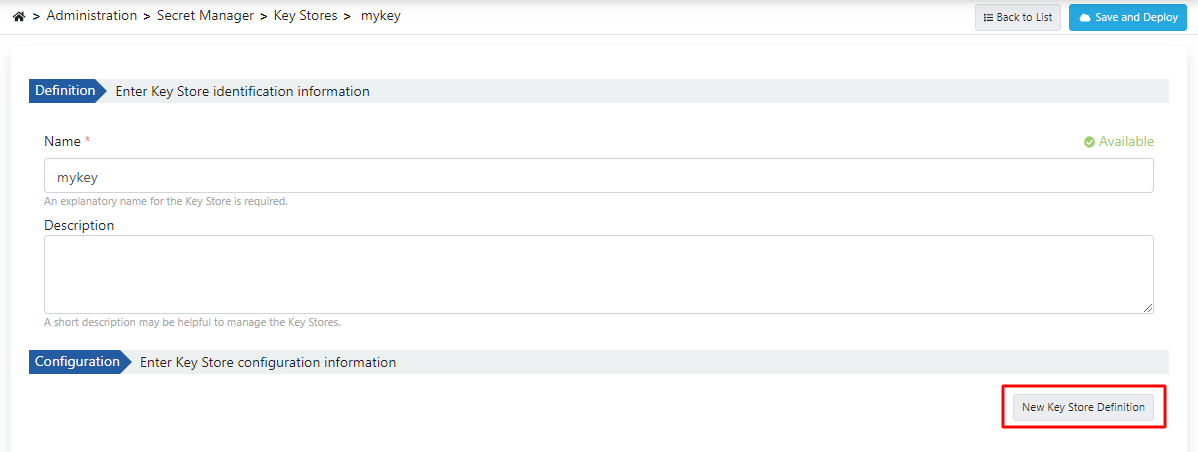

Açılan ekrandan Yeni Key Store Tanımı (New Key Store Definition) butonuna tıklanır.

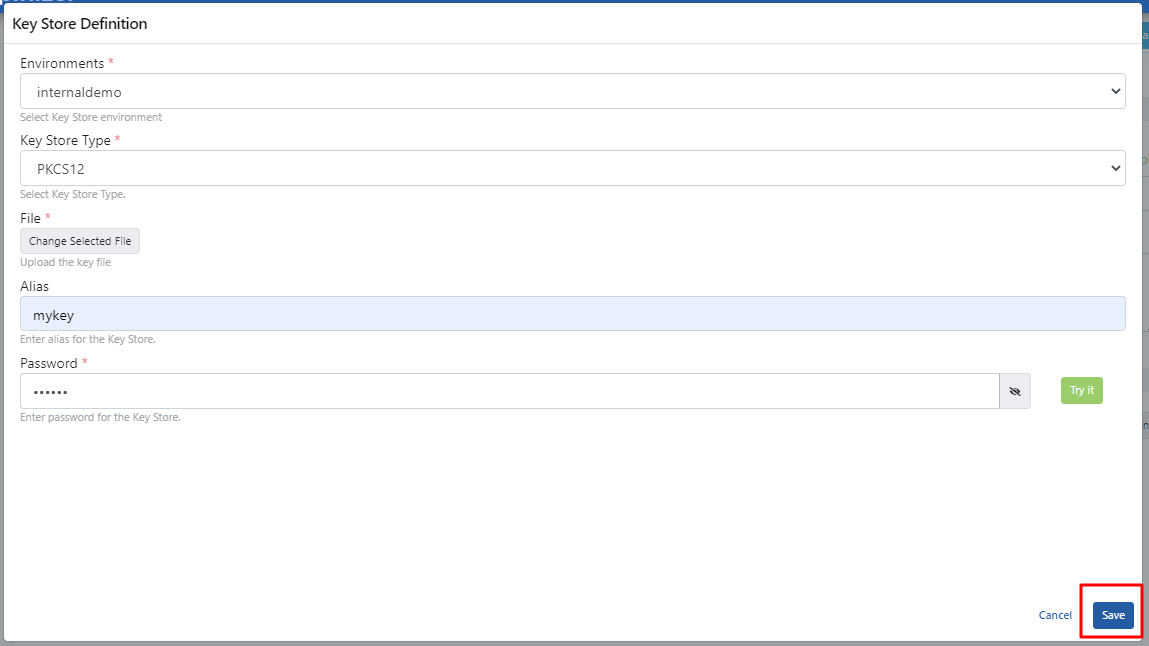

Oluşturulan user-truststore.pfx dosyası seçilir ve gerekli bilgiler girildikten sonra Kaydet butonuna tıklanır.

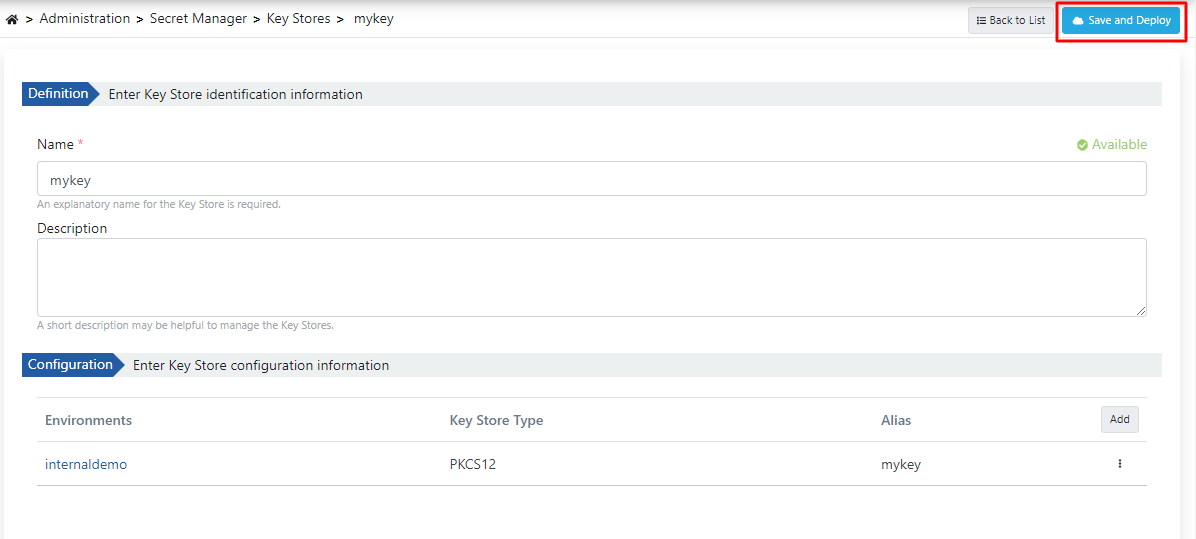

Kaydet ve Yükle (Save and Deploy) butonuna tıklanarak istemci keystore kaydedilmiş olur.

​

Apinizer Environments Üzerinde Gerekli Ayarların Yapılması

mTLS politikasının kullanılabilmesi için Apinizer Environment’s üzerinde SSL Offloading yapılmalı ve mTLS seçeneği seçili olmalıdır.

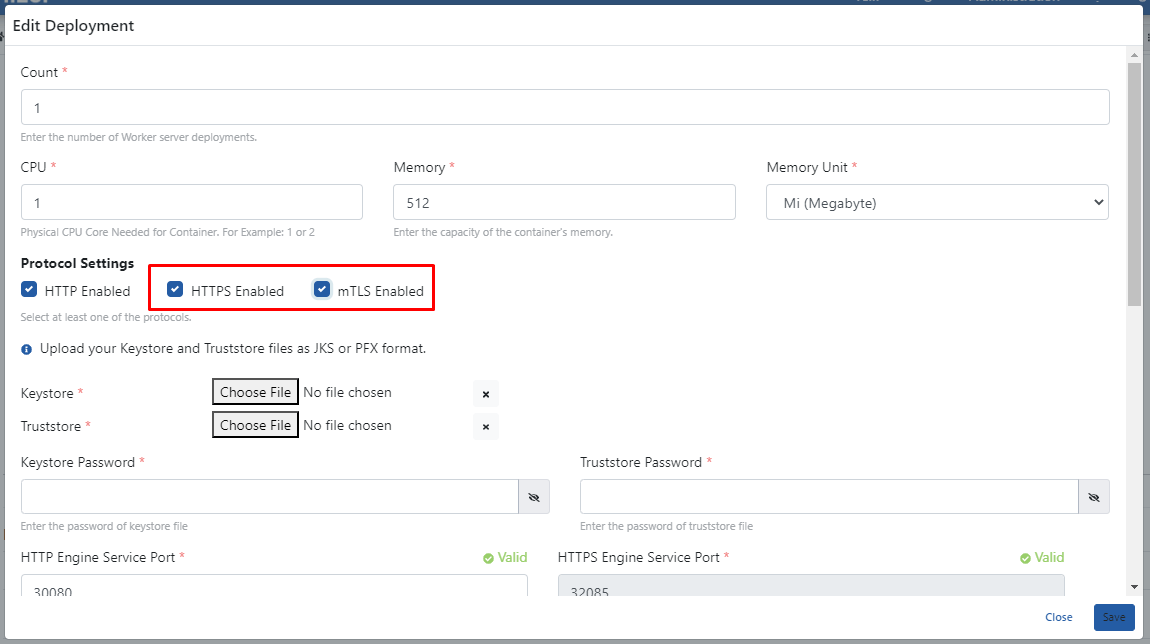

Bunun için Gateway Environment’ın deployment ayarları üzerinde HTTPS Enabled seçeneği ve onunla birlikte gelen mTLS seçenekleri aktifleştirilir.

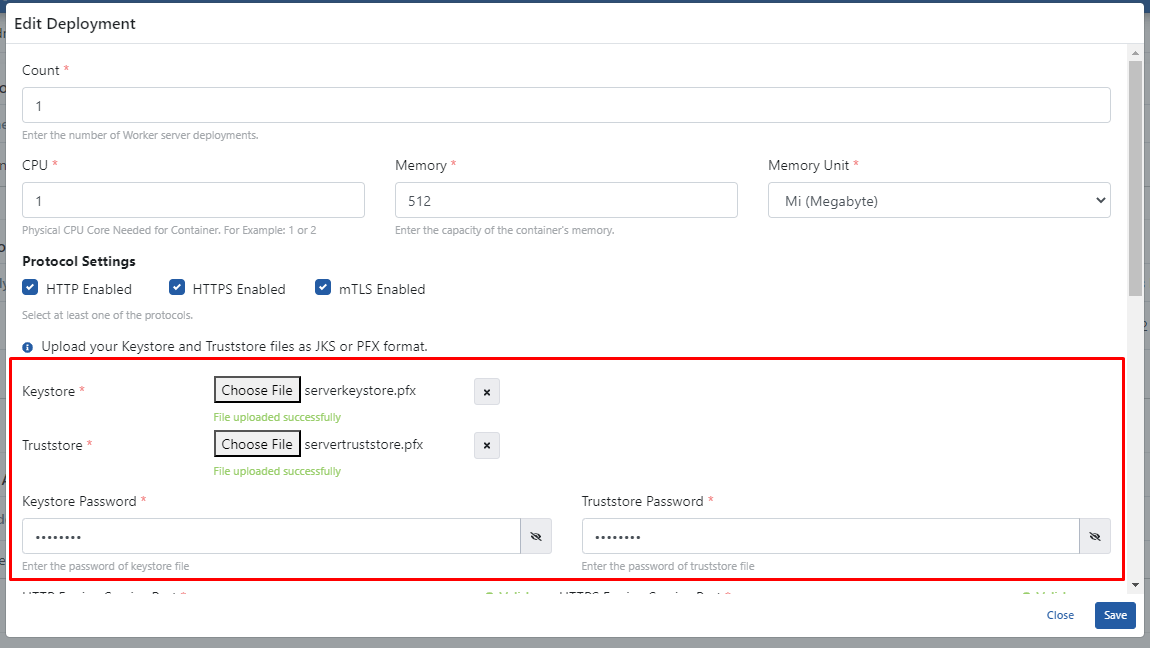

Oluşturulan server-keystore.pfx ve server-truststore.pfx dosyaları eklenir. Parola bilgileri girilir. Kaydet butonuna tıklanır.

Kaydettikten sonra Yeniden Yayınlama (Republish) gerekmektedir.

​

API Proxy’ye mTLS Kimlik Doğrulama Politikasının Eklenmesi

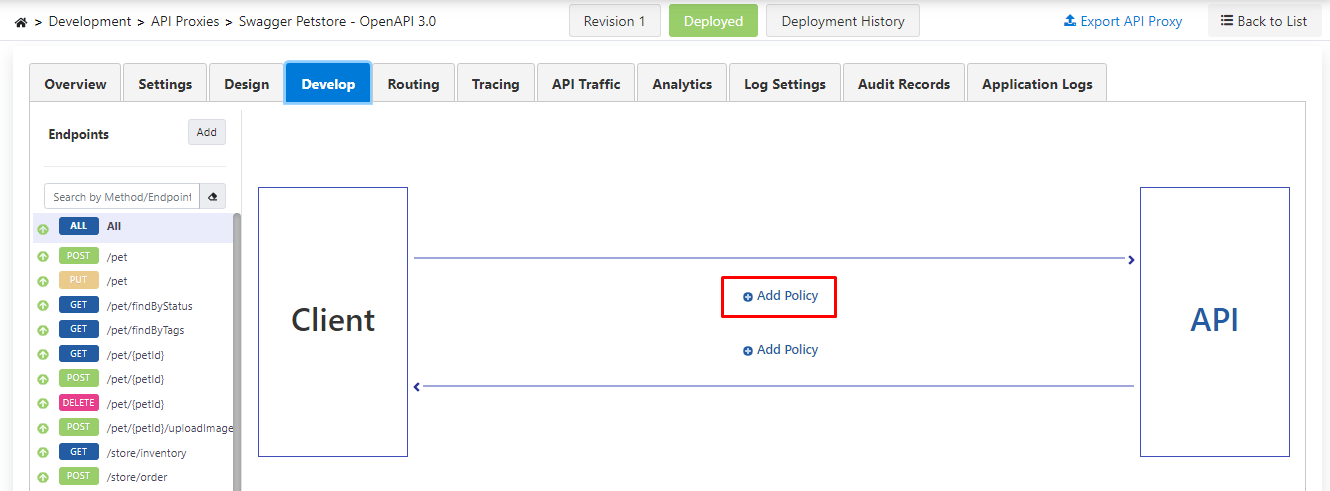

API Proxy’nin Geliştirme (Develop) sekmesinden Politika Ekle (Add Policy) linkine tıklanır.

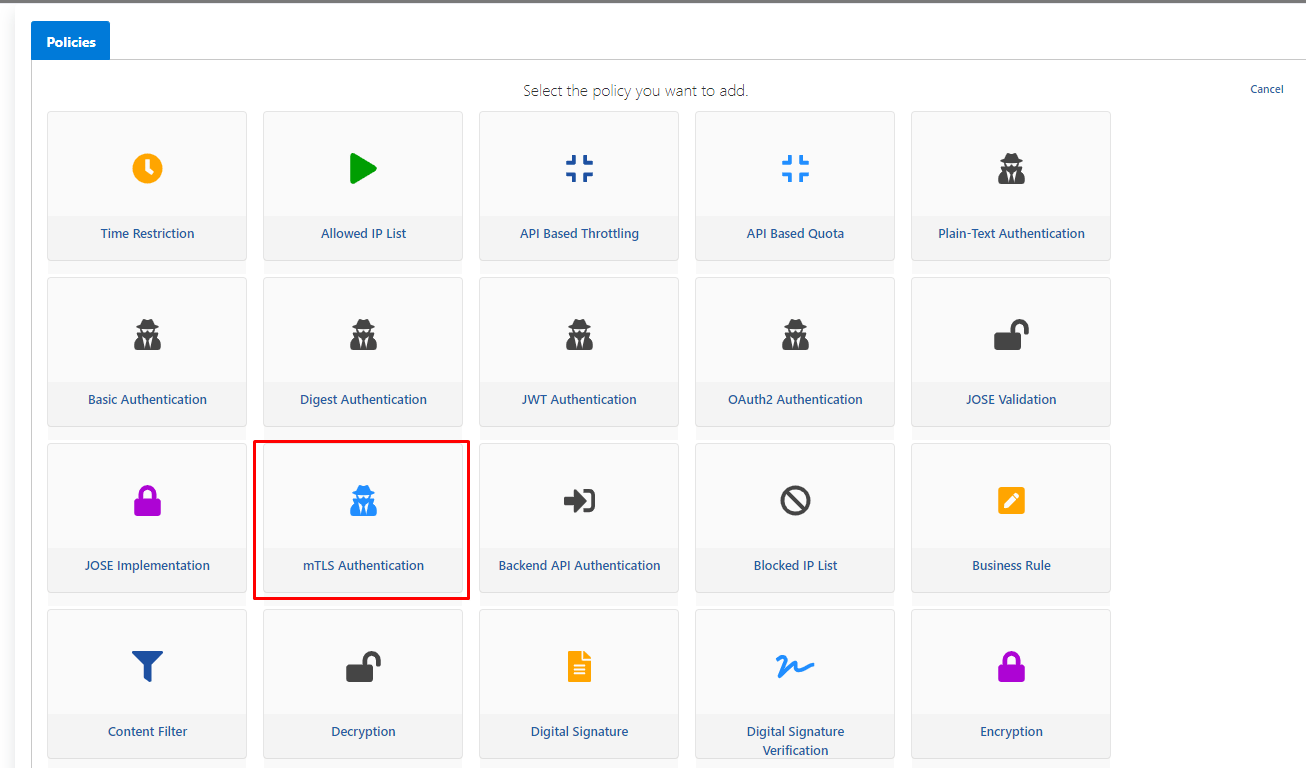

Politikalardan mTLS seçilir.

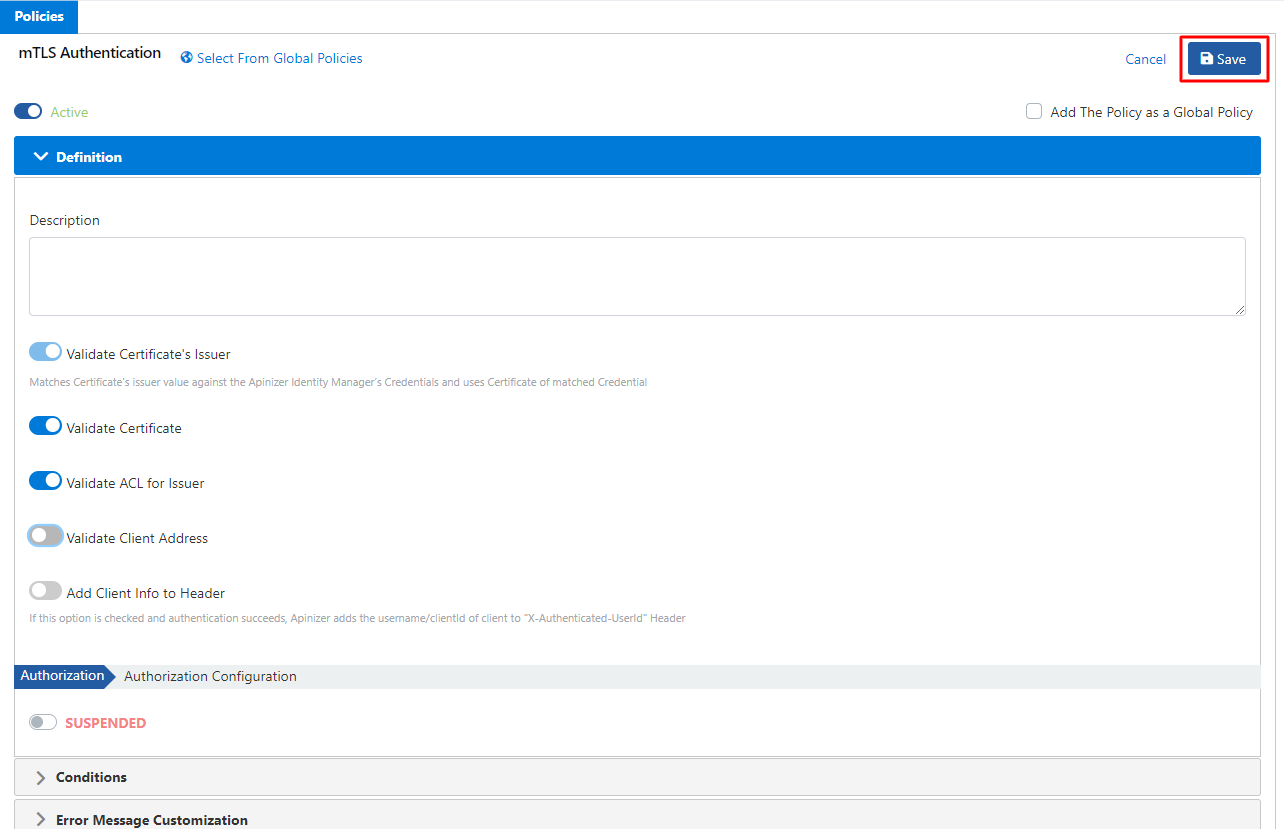

Politika ayarları aşağıdaki gibi yapılır ve Kaydet butonuna tıklanır.

mTLS Ayarları hakkında detaylı bilgi için tıklayınız.

​

Kimlik Bilgisi’nin mTLS Ayarları

Kimlik bilgisinin kullanıcı adı bilgisi, istemcinin sahip olduğu sertifika içerisinde yer alan “issuer” değerindeki “cn name” bilgisi ile aynı olmalıdır.

Kimlik bilgisinin API Proxy ACL sekmesine, mTLS politikası eklenmiş olan API Proxy eklenmelidir.

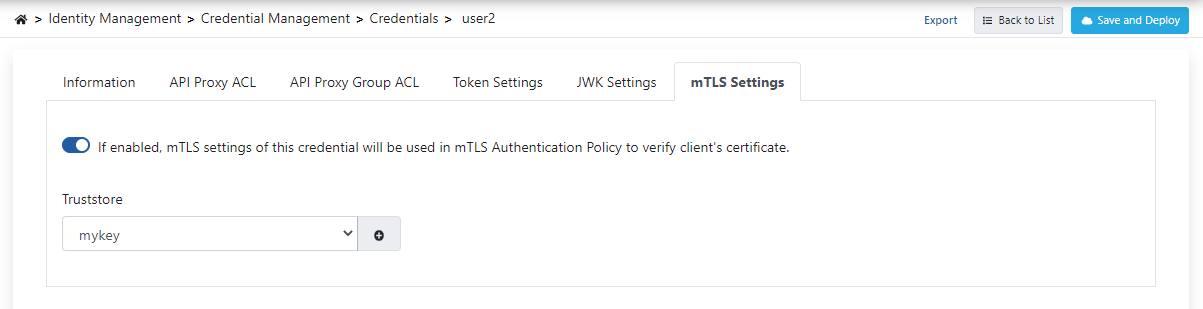

Kimlik bilgisinin mTLS Ayarları sekmesine aşağıdaki görselde olduğu gibi truststore eklenir:

​

API Proxy’ye İstek Yapılması

API Proxy’ye aşağıdaki istemci Java kod örneği ve ona ait pom dosyası ile istek yapılabilir.

​

Örnek Java Kodu:

package mtls;

import org.apache.http.HttpEntity;
import org.apache.http.client.methods.CloseableHttpResponse;
import org.apache.http.client.methods.HttpGet;
import org.apache.http.conn.ssl.SSLConnectionSocketFactory;
import org.apache.http.impl.client.CloseableHttpClient;
import org.apache.http.impl.client.HttpClients;
import org.apache.http.ssl.SSLContexts;
import org.apache.http.util.EntityUtils;

import javax.net.ssl.KeyManagerFactory;
import javax.net.ssl.SSLContext;
import javax.net.ssl.TrustManagerFactory;
import java.io.FileInputStream;
import java.security.KeyStore;

public class MTLSClientTest {
    public static void main(String[] args) throws Exception {
        KeyStore keystore = KeyStore.getInstance("PKCS12");
        keystore.load(new FileInputStream("/Users/mhy/Downloads/mtls/client-keystore.pfx"), "changeit".toCharArray());

        KeyManagerFactory keyManagerFactory = KeyManagerFactory.getInstance(KeyManagerFactory.getDefaultAlgorithm());
        keyManagerFactory.init(keystore, "changeit".toCharArray());

        SSLContext sslContext = SSLContext.getInstance("TLS");
        SSLConnectionSocketFactory sslConnectionSocketFactory;
        boolean verifyServerCertificate=true;

        if(verifyServerCertificate){
            //if verifying server certificate is needed, use this code:
            KeyStore truststore = KeyStore.getInstance("PKCS12");
            truststore.load(new FileInputStream("/Users/mhy/Downloads/mtls/client-truststore.pfx"), "changeit".toCharArray());

            TrustManagerFactory trustManagerFactory = TrustManagerFactory.getInstance(TrustManagerFactory.getDefaultAlgorithm());
            trustManagerFactory.init(truststore);

            sslContext.init(keyManagerFactory.getKeyManagers(), trustManagerFactory.getTrustManagers(), null);
            sslConnectionSocketFactory = new SSLConnectionSocketFactory(sslContext);
        }else{
            //if verifying server certificate is NOT needed, use this code:
            sslContext = SSLContexts.custom()
                    .loadKeyMaterial(keystore, "changeit".toCharArray())
                    .loadTrustMaterial((chain, authType) -> true) // Trust all certificates
                    .build();
            sslConnectionSocketFactory = new SSLConnectionSocketFactory(sslContext);
        }

        CloseableHttpClient httpClient = HttpClients.custom()
                .setSSLSocketFactory(sslConnectionSocketFactory)
                .build();

        HttpGet httpGet = new HttpGet("https://api.apinizer.com/apigw/mtls/pet/findByStatus?status=sold");

        try (CloseableHttpResponse response = httpClient.execute(httpGet)) {
            HttpEntity entity = response.getEntity();
            if (entity != null) {
                String responseBody = EntityUtils.toString(entity);
                System.out.println(responseBody);
            }
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            httpClient.close();
        }
    }
}

​

Pom:

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>Jose-SenderReceiver</groupId>
    <artifactId>Jose-SenderReceiver</artifactId>
    <version>1.0-SNAPSHOT</version>
    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-compiler-plugin</artifactId>
                <configuration>
                    <source>7</source>
                    <target>7</target>
                </configuration>
            </plugin>
        </plugins>
    </build>
    <dependencies>
        <dependency>
            <groupId>com.nimbusds</groupId>
            <artifactId>nimbus-jose-jwt</artifactId>
            <version>9.25.6</version>
        </dependency>
        <dependency>
            <groupId>org.bouncycastle</groupId>
            <artifactId>bcprov-jdk15to18</artifactId>
            <version>1.69</version>
        </dependency>
        <dependency>
            <groupId>org.apache.commons</groupId>
            <artifactId>commons-text</artifactId>
            <version>1.8</version>
        </dependency>
        {/* Apache HttpClient */}
        <dependency>
            <groupId>org.apache.httpcomponents</groupId>
            <artifactId>httpclient</artifactId>
            <version>4.5.13</version>
        </dependency>
        {/* SSLContext for mTLS */}
        <dependency>
            <groupId>org.apache.httpcomponents</groupId>
            <artifactId>httpcore-nio</artifactId>
            <version>4.4.13</version>
        </dependency>
        {/* BouncyCastle for mTLS */}
        <dependency>
            <groupId>org.bouncycastle</groupId>
            <artifactId>bcprov-jdk15to18</artifactId>
            <version>1.69</version>
        </dependency>
    </dependencies>
</project>
